Bagi pemilik Daihatsu Charade Classy maupun Winner G102, salah satu hal yang sering terlewat ketika mobil mengalami tenaga kurang optimal, brebet, atau tarikan terasa berat adalah kondisi dan pemasangan selang-selang vacuum pada karburator.
Pada mobil yang sudah berumur, selang vacuum dapat menjadi getas, retak, lepas, tertukar, atau sebelumnya pernah dipasang kembali dengan posisi yang tidak sesuai.
Karena itu, sebelum melakukan penyetelan atau memindahkan selang vacuum, jangan langsung mencabut semuanya.
Sebaiknya dokumentasikan terlebih dahulu kondisi selang yang terpasang pada mobil Anda.
Penting: Setiap mobil dapat memiliki kondisi yang berbeda tergantung riwayat perawatan, modifikasi, dan pekerjaan sebelumnya. Panduan ini merupakan dokumentasi dan pengalaman pemilik Charade Classy/Winner. Gunakan diagram referensi dan lakukan pengecekan dengan hati-hati.
Apa gejala selang vacuum Charade bermasalah?
Beberapa gejala yang dapat membuat kita perlu memeriksa sistem vacuum antara lain:
- tenaga mesin terasa kurang optimal;
- tarikan terasa berat;
- mesin brebet;
- putaran mesin/langsam tidak stabil;
- respons mesin tidak sesuai seperti biasanya;
- terdapat selang yang retak, getas, lepas atau salah sambung.
Namun, gejala tersebut tidak otomatis berarti selang vacuum adalah penyebabnya.
Masalah serupa juga dapat berasal dari sistem pengapian, karburator, bahan bakar, atau komponen mesin lainnya.
Karena itu, pemeriksaan sebaiknya dilakukan secara bertahap.
Sebelum mengubah posisi selang vacuum
Ini adalah hal yang paling penting.
1. Foto kondisi awal
Sebelum melepas satu pun selang, foto:
- posisi setiap selang;
- jalur selang;
- posisi sambungan pada karburator;
- posisi sambungan pada komponen lainnya.
Simpan foto tersebut sebagai referensi.
2. Beri tanda pada selang
Jika beberapa selang terlihat mirip, berikan tanda sederhana pada kedua ujungnya.
Misalnya:
A → A
B → B
C → C
Dengan demikian, jika hasil penyetelan tidak sesuai harapan, posisi awal masih dapat dikembalikan.
3. Jangan hanya mengandalkan warna atau panjang selang
Selang yang terlihat mirip belum tentu mempunyai fungsi yang sama.
Yang perlu diperhatikan adalah asal dan tujuan setiap jalur vacuum.

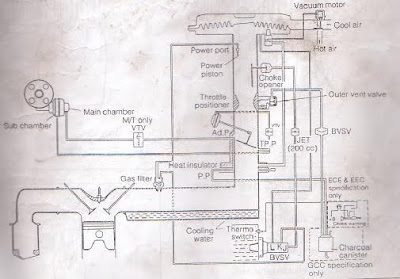

Diagram Selang Vacuum Charade Classy/Winner
Berikut adalah dokumentasi diagram yang digunakan sebagai referensi untuk Charade Classy/Winner.
Catatan
Jangan menganggap diagram ini sebagai alasan untuk langsung mengubah semua selang pada kendaraan.
Sebaiknya:
kondisi aktual kendaraan → dokumentasikan → bandingkan dengan diagram → baru lakukan pengecekan.
Bingung dengan posisi nosel pada karburator?
Untuk pembaca yang kesulitan mencocokkan diagram dengan kondisi karburator sebenarnya, gunakan foto aktual karburator sebagai pembanding.
Bagi yang bingung posisi tiap nosel gambar di atas, silahkan melihat gambar aktual karburator mobil Daihatsu classy winner di bawah ini. Terimakasih buat fotonya oleh om Suprapto (edit by ilham).
Foto aktual ini sebelumnya dibagikan oleh rekan komunitas dan digunakan sebagai referensi visual
Ini penting karena melihat diagram saja terkadang cukup membingungkan ketika kita sedang melihat langsung karburator di dalam ruang mesin.
Langkah pengecekan selang vacuum
Saya menyarankan urutannya seperti berikut.
Langkah 1 — Periksa kondisi fisik
Perhatikan apakah terdapat:
- retakan;
- selang getas;
- sambungan longgar;
- selang terlepas;
- selang tertekuk;
- sambungan yang terlihat tidak semestinya.
Langkah 2 — Dokumentasikan posisi
Foto seluruh jalur sebelum melakukan perubahan.
Langkah 3 — Cocokkan dengan diagram
Gunakan diagram sebagai referensi, bukan sekadar mengandalkan ingatan.
Langkah 4 — Periksa satu jalur pada satu waktu
Hindari mencabut banyak selang sekaligus.
Tujuannya sederhana:
Anda tetap mengetahui selang mana yang sedang diperiksa.
Langkah 5 — Setelah perubahan, lakukan pengujian
Perhatikan apakah terdapat perubahan pada:
- idle/langsam;
- respons mesin;
- tarikan;
- gejala brebet;
- perilaku mesin pada kondisi normal.
Jika hasilnya tidak lebih baik, jangan memaksakan konfigurasi tersebut. Kembalikan ke kondisi sebelumnya dan lakukan pengecekan lebih lanjut.
Jangan langsung menyimpulkan "brebet = vacuum"
Ini penting.
Pada artikel troubleshooting Charade Classy/Winner yang pernah dikumpulkan dari pengalaman komunitas, masalah tersendat pada kecepatan tertentu juga dapat berkaitan dengan berbagai bagian sistem pengapian dan bahan bakar, termasuk busi, kabel busi, distributor, platina/kondensor pada sistem tertentu, koil, karburator, filter udara, pompa bensin, filter bensin, dan selang-selang terkait.
Jadi jika setelah pemeriksaan vacuum masalah masih ada, jangan terus mengubah jalur vacuum.
Lanjutkan diagnosis ke sistem lainnya.
Kapan selang vacuum perlu diganti?
Periksa lebih serius jika selang:
- sudah keras/getas;
- terlihat retak;
- sambungannya longgar;
- mudah lepas;
- mengalami kerusakan pada ujungnya;
- pernah mengalami modifikasi atau penyambungan yang tidak rapi.
Untuk penggantian, pastikan selang dan ukuran yang digunakan memang sesuai dengan kebutuhan sistem kendaraan.
Jangan membeli hanya berdasarkan foto produk marketplace.
Pastikan kembali ukuran, jenis, dan kecocokannya kepada penjual sebelum membeli.
🛒 Referensi komponen yang mungkin dibutuhkan
Jika setelah pemeriksaan ditemukan masalah pada selang atau sambungan, komponen yang biasanya perlu dicari antara lain:
Komponen & Kegunaan
- Vacuum hose --> Mengganti selang yang getas/retak [Beli]
- Vacuum connector --> Menghubungkan jalur selang
- Hose clamp --> Mengamankan sambungan bila diperlukan [Beli]
- Carburetor cleaner --> Membantu membersihkan area karburator [Beli]
- Selang dengan ukuran sesuai --> Penggantian bagian selang yang rusak [Beli]
Sebelum membeli
Pastikan kembali kompatibilitas dengan Charade Classy/Winner G102 kepada penjual.
[LIHAT REFERENSI PRODUK / AFFILIATE DI Link di atas]
Jika Charade Anda masih brebet setelah pemeriksaan vacuum
Jangan berhenti di artikel ini.
Lanjutkan pemeriksaan ke:
🔧 Koil
[Cek kondisi Koil Charade/Winner →]
🔧 Troubleshooting
[Kumpulan Troubleshooting Charade Classy/Winner →]
⚡ Wiring
[Wiring Diagram Charade Classy/Winner →]
🌡️ Sistem pendinginan
[Panduan perawatan radiator Charade →]
🔧 Engine mounting
[Cek engine mounting Charade/Winner →]
Jika Charade Classy/Winner mengalami tenaga kurang optimal, brebet atau tarikan terasa berat, selang vacuum layak diperiksa.
Tetapi jangan langsung mengubah semua jalur.
Urutan yang lebih aman:
1. Foto kondisi awal
↓
2. Tandai selang
↓
3. Periksa kondisi fisik
↓
4. Bandingkan dengan diagram
↓
5. Periksa satu jalur pada satu waktu
↓
6. Uji kembali kendaraan
↓
7. Jika masalah tetap ada, lanjutkan diagnosis ke sistem pengapian dan bahan bakar
Catatan dari dokumentasi lama
Artikel ini dikembangkan dari dokumentasi CharadeClassy yang pertama kali dipublikasikan pada 2008 dan diperbarui pada 2011 berdasarkan pengalaman pengguna serta referensi komunitas. Versi lama secara khusus mencatat adanya pembaruan skema vacuum dan foto aktual karburator.
Tujuan utama artikel ini tetap sama:
berbagi pengalaman agar sesama pemilik Charade Classy/Winner lebih mudah melakukan pemeriksaan dan perawatan.
Semoga membantu.
