Memperbaiki sendiri saklar lampu otomatis pintu daihatsu classy dan winner

Disarikan dari milis.
Oleh: Prapto Priyono, Magelang

Buat rekan-rekan lain yang memerlukan bagaimana cara memperbaiki saklar lampu pintu di classy atau winner, Om prapto dari Magelang membuat step by step dengan dilengkapi foto.
Beriku uraiannya:

Memperbaiki sendiri saklar otomatis pintu classy

Gambar saklar otomatis masih tertutup karet penutup
foto1


Buka karet dengan bantuan tang runcing (long nose), cepit pelan-pelan kemudian ditarik keluar
foto 2

foto 3

Begitu pula sisi sebelah kiri, dibuka dengan cara yang sama. Berikut gambar setelah terbuka semua
foto 4


Lepas mur dengan kunci ring 12
foto 5

Berikut profil saklar otomatis setelah keluar dari tempatnya
foto 6


foto 7

Saklar posisi kontak (on), kalau tombol yang ada di bawah jempol didorong masuk oleh pintu, maka kontak terlepas (off)
foto 8

Jadi tombol harus bisa keluar – masuk dengan leluasa seperti piston

Kasus yang terjadi biasanya, tombol macet tidak bisa bergerak dengan leluasa (karena banyak kotoran yang masuk antara tombol dan body saklar) karena tidak leluasa maka A dan B tidak kontak.
foto 9

Semua saya bersihkan dengan disemprot WD40, setelah kotoran dan debu karat hilang, semprot dengan Contact Cleaner, baru dipasang kembali.

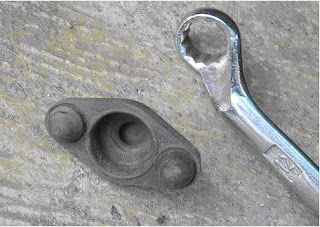

Disarankan karet penutupnya (terutama bagian dalam) agar dibersihkan juga
foto 10


Semoga bermanfaat

Prapto Priyono, Magelang
